제품소개
유류보일러/가스보일러
홈 > 제품소개 > 유류보일러/가스보일러

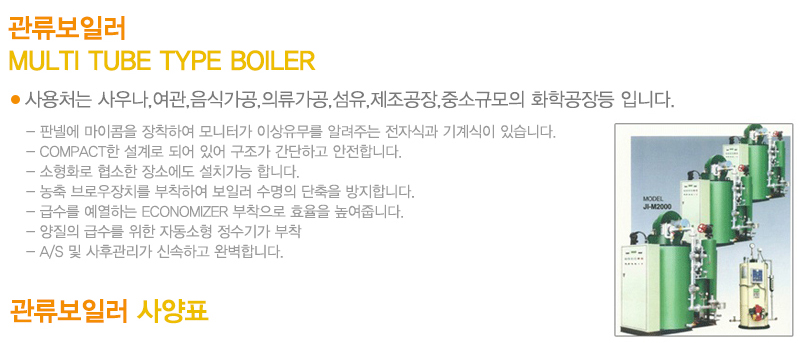

| 모델 | 정격증발량 | 열출력 | 최고사용압력 | 효율 | 전멸면적 | 사용연료 | 연료소비량 | 규격 * mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kg/hr | ㎉/hr | ㎏/㎤ | 이상 | ㎥ | 경유[㎏/hr] | 가스[N㎥/hr] | 가로 | 세로 | 높이 | ||
| JI-M100 | 100 | 64,370 | 7 | 88% | 3.9 | 경유/가스 | 6.3 | 7.0 | 602 | 1,196 | 1,246 |
| JI-M200 | 200 | 128,740 | 7 | 88% | 4.9 | 경유/가스 | 13.7 | 14.1 | 768 | 1,440 | 1,490 |
| JI-M300 | 300 | 193,110 | 7 | 88% | 4.9 | 경유/가스 | 20.6 | 21.2 | 878 | 1,670 | 1,720 |
| JI-M400 | 400 | 257,480 | 7 | 88% | 7.0 | 경유/가스 | 27.5 | 28.3 | 880 | 1,480 | 2,150 |
| JI-M500 | 500 | 321,850 | 10 | 90% | 8.0 | 경유/가스 | 34.3 | 35.4 | 900 | 1,480 | 2,150 |
| JI-M600 | 600 | 386,220 | 10 | 90% | 8.5 | 경유/가스 | 41.2 | 42.4 | 900 | 1,500 | 2,280 |
| JI-M800 | 800 | 514,960 | 10 | 90% | 9.6 | 경유/가스 | 54.9 | 56.6 | 1,050 | 1,620 | 2,280 |
| JI-M1000 | 1000 | 643,700 | 10 | 90% | 9.6 | 경유/가스 | 68.7 | 70.7 | 1,315 | 1,700 | 2,260 |
| JI-M1500 | 1500 | 965,550 | 10 | 90% | 9.9 | 경유/가스 | 103.0 | 106.1 | 1,345 | 1,950 | 2,340 |
| JI-M2000 | 2000 | 1,287,400 | 10 | 90% | 21.3 | 경유/가스 | 137.4 | 141.5 | 1,625 | 2,150 | 3,100 |

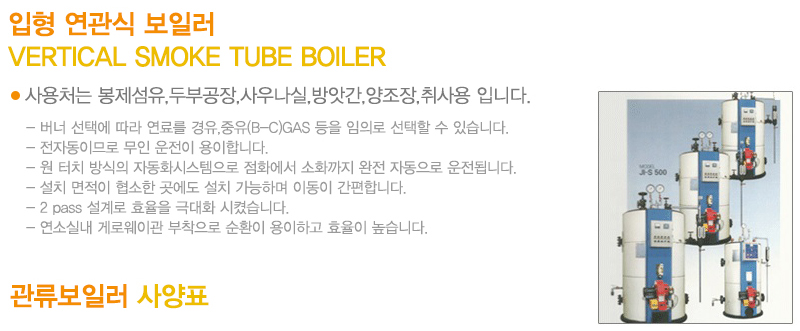

| 모델 | 정격증발량 | 최고사용압력 | 효율 | 전멸면적 | 사용연료 | 연료소비량 | 규격 * mm | |||
|---|---|---|---|---|---|---|---|---|---|---|
| kg/hr | ㎏/㎤ | 이상 | ㎥ | 경유[㎏/hr] | 가스[N㎥/hr] | 가로 | 세로 | 높이 | ||
| JI-S100 | 100 | 3.5 | 99% | 3.7 | 경유/가스 | 7 | 7 | 800 | 1,070 | 1,660 |
| JI-S200 | 200 | 3.5 | 99% | 4.4 | 경유/가스 | 13 | 14.1 | 885 | 1,150 | 1,720 |
| JI-S300 | 300 | 7 | 99% | 7.21 | 경유/가스 | 20 | 21.2 | 1,050 | 1,370 | 1,880 |
| JI-S500 | 500 | 10 | 99% | 9.9 | 경유/가스 | 34 | 28.3 | 1,220 | 1,660 | 2,130 |
| JI-S800 | 800 | 10 | 99% | 12 | 경유/가스 | 56 | 35.4 | 1,650 | 2,000 | 2,400 |

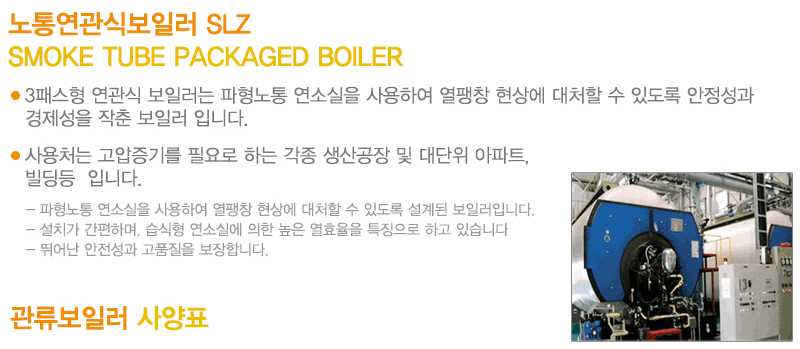

| 항목 / 형식 | SLP-5 | SLP-10 | SLP-20 | SLP-30 | SLP-40 | SLP-50 | SLP-60 | SLP-70 | SLP-80 | SLP-100 | SLP-150 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 보일러 본체 |
정격 증발량 |
kg/hr | 500 | 1,000 | 2,000 | 3,000 | 4,000 | 5,000 | 6,000 | 7,000 | 8,000 | 10,000 | 15,000 | |
| 상용시 보유수량 |
kg | 1,100 | 1,700 | 2,200 | 2,800 | 3,700 | 3,900 | 4,300 | 4,500 | 5,400 | 6,400 | 9,600 | ||
| 만수시 보유수량 |
kg | 1,700 | 2,100 | 2,700 | 3,600 | 4,400 | 4,800 | 5,300 | 5,900 | 6,800 | 8,200 | 11,600 | ||
| 운전중량 | kg | 2,300 | 3,800 | 5,300 | 6,400 | 7,500 | 7,100 | 8,200 | 10,200 | 11,500 | 15,000 | 21,000 | ||
| 연료 소비량 |
가스 | LNG | N㎥/hr | 75 | 101 | 150 | 225 | 300 | 374 | 449 | 524 | 559 | 749 | 1,123 |
| OIL(B/C) | ℓ/hr | 77 | 103 | 154 | 232 | 309 | 386 | 463 | 541 | 618 | 772 | 1,158 | ||
| 전력 설비 |
송풍기 | HP | 2 | 3 | 5 | 7.5 | 15 | 15 | 20 | 25 | 25 | 30 | 40 | |
| 급수펌프 | HP | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 10 | 10 | 10 | 15 | 20 | 25 | ||
| 접속 구경 |
주증기변 | A | 50 | 65 | 80 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 200 | |
| 안전변 | A | 25 | 40 | 40 | 40.25 | 40.25 | 40*2 | 40*2 | 50,40 | 50*2 | 50*2 | 80,40 | ||
| 배수변 | A | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | ||
| 급수변 | A | 25 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | ||
| 설치 개요 |
연돌및연도 | mmØ | 380 | 450 | 480 | 550 | 650 | 700 | 750 | 800 | 850 | 930 | 1,020 | |
| 넓이(W) | mm | 1,730 | 1,910 | 2,030 | 2,300 | 2,430 | 2,570 | 2,660 | 2,710 | 2,775 | 2,830 | 3,200 | ||
| 길이(L) | mm | 2,400 | 3,350 | 3,650 | 3,700 | 3,970 | 4,275 | 4,765 | 4,695 | 5,245 | 5,680 | 6,472 | ||
| 높이(H) | mm | 1,900 | 2,300 | 2,600 | 2,900 | 2,850 | 3,000 | 3,150 | 3,350 | 3,360 | 3,444 | 3,880 | ||

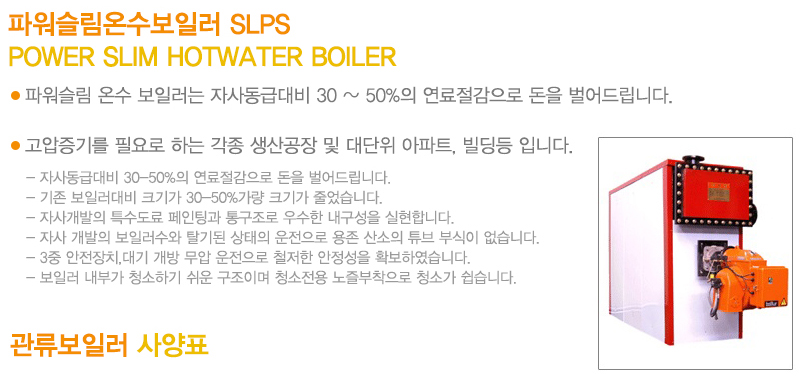

| 항목 / 형식 | JI-HW 250 | JI-HW 300 | JI-HW 400 | JI-HW 500 | JI-HW 600 | JI-HW 800 | ||
|---|---|---|---|---|---|---|---|---|
| 전체용량 | Kcal/Hr | 250,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 | |
| 난방 | 방열용량 | Kcal/Hr | 250,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 |
| 순환수량 | Ton/hr | 4 | 4.8 | 6.4 | 8 | 9.6 | 12.8 | |
| 순환온도 | ℃ | 80 | 80 | 80 | 80 | 80 | 80 | |
| 왕복접속구 | A | 65 | 80 | 100 | 100 | 100 | 125 | |
| 급탕 | 방열용량 | Kcal/Hr | 250,000 | 300,000 | 400,000 | 500,000 | 600,000 | 800,000 |
| 급탕순환량 | Ton/hr | 12.5 | 15 | 15 | 25 | 30 | 40 | |
| 순환온도 | ℃ | 80 | 80 | 80 | 80 | 80 | 80 | |
| 왕복접속구 | A | 65 | 80 | 100 | 100 | 100 | 100 | |
| 순환방식 | 강제 | 강제 | ||||||
| 최고 사용 압력 | mH2 | 3.5 | ||||||
| 보온 두께 | ㎜ | 9.7 | 10.8 | 11.8 | 12.6 | 13.9 | 14.5 | |
| 연료 사용량 | LNG | N㎥/Hr | 29 | 37.8 | 46.4 | 58 | 69.6 | 92.8 |
| 경유 | kg/Hr | 26.7 | 32.1 | 42.8 | 53.5 | 64.2 | 85.6 | |
| 접속구경 | 급수 | A | 40 | 40 | 40 | 50 | 50 | 50 |
| 배수 | A | 15 | 15 | 15 | 20 | 20 | 20 | |
| 전 원 | 1Ø*220v*60㎐ | 3Ø*220v*380V*60㎐ | ||||||
| 전력용량 | 송풍기 | kw | 1.3 | 1.3 | 1.5 | 2 | 2 | 2.7 |
| 펌프 | kw | 1.3 | 1.3 | 1.5 | 2 | 2 | 2.7 | |
| 점화·제어방식 | ON-OFF | HIGH-LOW-OFF | ||||||
| 전체 중량 | kg | 1220 | 1300 | 1450 | 1500 | 1750 | 1950 | |
| 배기구 | mm | 200 | 250 | 260 | 280*280 | 300*300 | 350*350 | |
| 제품크기 | 폭(W) | mm | 800 | 800 | 1,350 | 1,350 | 1,350 | 1,450 |
| 길이(L) | mm | - | - | 2,150 | 2,150 | 2,150 | 2,300 | |
| 높이(H) | mm | 1,600 | 1,750 | 1,750 | 1,750 | 1,750 | 1,900 | |
